MAPA DE INTERVENCIONES
C11 LUIS QUITIÁN
INTERVENCIÓN
La intervención realizada en la casa de don LUIS QUITIÁN consistió en un cambio en la estructura de la cubierta mediante el uso Guadua como material de construcción, para ello fue necesario realizar talleres previos de formación.
Antes
Se plantea cimentación tipo superficial que sirve como base a los elementos estructurales (columnas de guadua) que soportan la cubierta, cuatro dados de cimentación de 30x30 cm ubicados perimetralmente en el espacio interior de la vivienda.
Durante

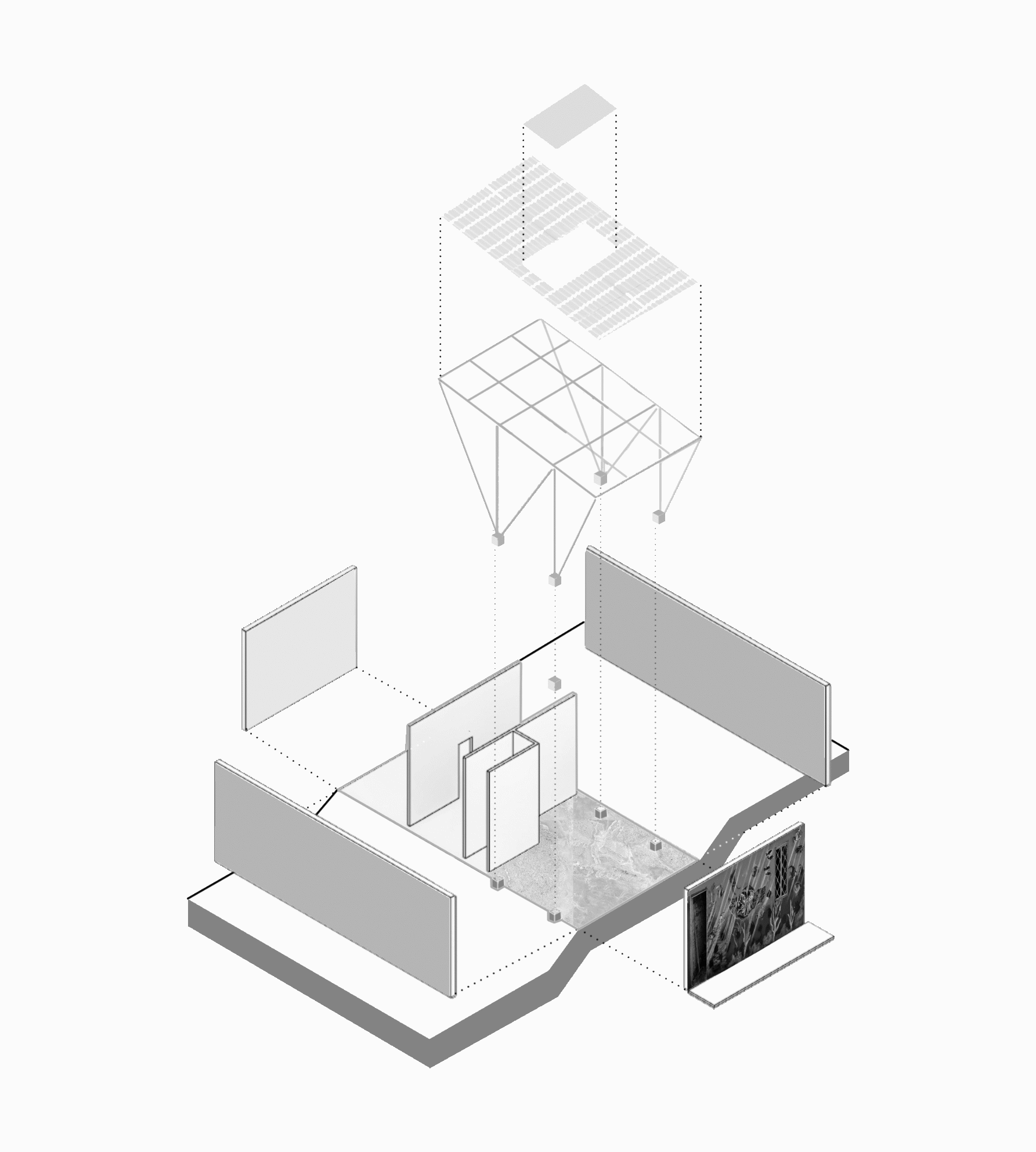

Como estructura independiente de los muros, se genera un sistema de cubierta en Guadua, a un agua con 13° de inclinación calculando la transición de cargas por medio de diagonales.
Para la cubierta se emplearon tejas de zinc onduladas y una teja traslucida.
Después
Se desarrolló el cambio de la estructura de la cubierta de la casa, mejorando las condiciones de habitabilidad de la vivienda y la calidad de vida de la familia.
El haber trabajado con materiales de construcción como la guadua permitió identificar las propiedades, beneficios estructurales y medioambientales.
